制导镖主控的多轮迭代：从 OpenMV 小板到 H7 + G431 六层方案

制导镖主控最开始只是一个很朴素的目标：把 OpenMV、摄像头、TF 卡和几个调试接口塞进镖体里。但真正画过几版之后，问题很快从“板子能不能缩小”变成了一个系统工程问题：视觉链路要稳定，电源不能把画面打出紫色条纹，FPC 要能焊、能修，IO 要和官方固件真的对应，最后还要能装进飞镖并承受振动。

这篇文章把压缩包里的原理图、各层 PCB、3D 预览和验证照片重新整理成一条迭代链。图中保留了每一版的关键过程，凡是没有完成打板或整机闭环验证的部分，都明确标成“待验证”，不把 Layout 结果写成量产结论。

先给结论：小型化应该排在闭环验证之后

这几版设计得到的最重要经验不是某个芯片型号，而是迭代顺序：

1. 先用官方 OpenMV 固件确认摄像头、TF 卡、USB 和调试口能工作；
2. 再验证 5V 到 3.3V 的电源方案，重点观察摄像头采集和 TF 卡读写时的纹波；
3. 然后确定 IO 映射、FPC 引脚和外设协议；
4. 最后才是更换封装、增加协处理器、压缩板框和叠层。

如果前面的功能边界没有锁死，继续缩小只会让焊接、返修和定位问题更加困难。

1. 项目约束与系统边界

主控板需要同时处理四条链路：

链路	主要内容	设计风险
视觉	STM32H743VIT6、OV7725、DCMI、OpenMV 固件	高速信号、摄像头供电和帧采集稳定性
存储/调试	TF 卡、USB、SWD、串口	差分、等长、连接器焊接和返修空间
执行机构	舵机/电机接口、后续涵道和外设 IO	启动电流、回流路径与机械装配
供电	5V 输入、3.3V 主电源、充电与电池管理	开关噪声、反灌、热量和瞬态负载

理想的系统数据流是：

视觉采集 → 图像处理 → 目标状态 → 协处理器/执行机构

而电源流则应当单独规划：

电池或外部输入 → 电源管理 → 3.3V 数字/模拟支路 → H7、摄像头、TF 卡和外设

两条链路在功能上相互依赖，但在 PCB 上不能混成一条随意铺铜的路径。

2. V1：先验证 OpenMV 核心链路

第一版的目标不是一次性做出最终镖载板，而是验证 H7、OV7725、TF 卡和调试接口能否在小尺寸 PCB 上共存。这里采用 STM32H743VIT6 作为 OpenMV 主控，原因是它的性能和资源足以覆盖摄像头识别、存储和后续扩展需求；如果只是做引导灯识别，并不一定需要更大、更难焊的 BGA 方案。

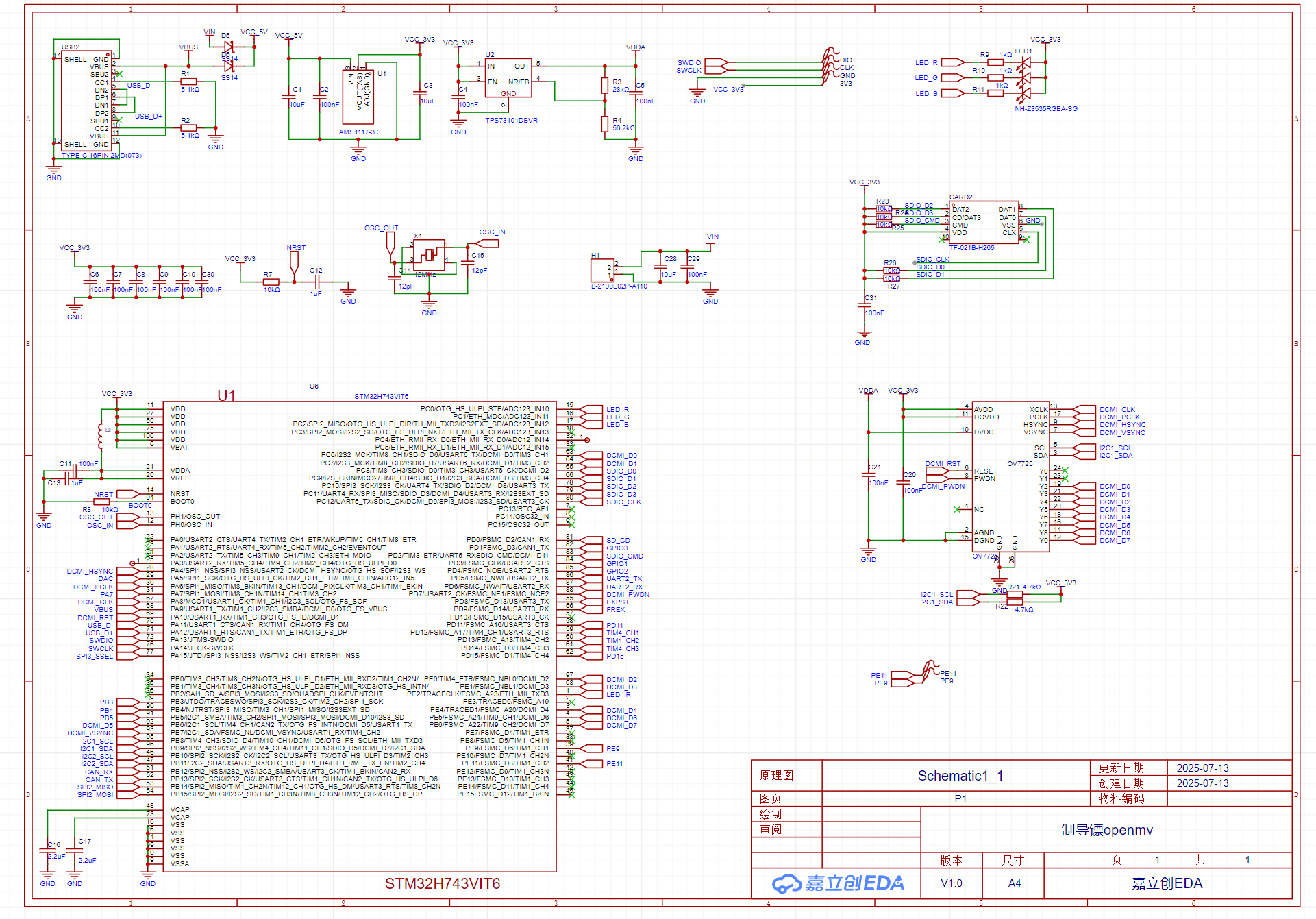

原理图

原理图中可以看到 H7、OV7725、TF 卡、USB、SWD、3.3V 电源以及外设连接器的完整关系。设计时最容易被忽略的一点是：芯片引脚已经引出，并不代表当前 OpenMV 固件就一定提供了对应映射，后面确实因为这个问题返工过。

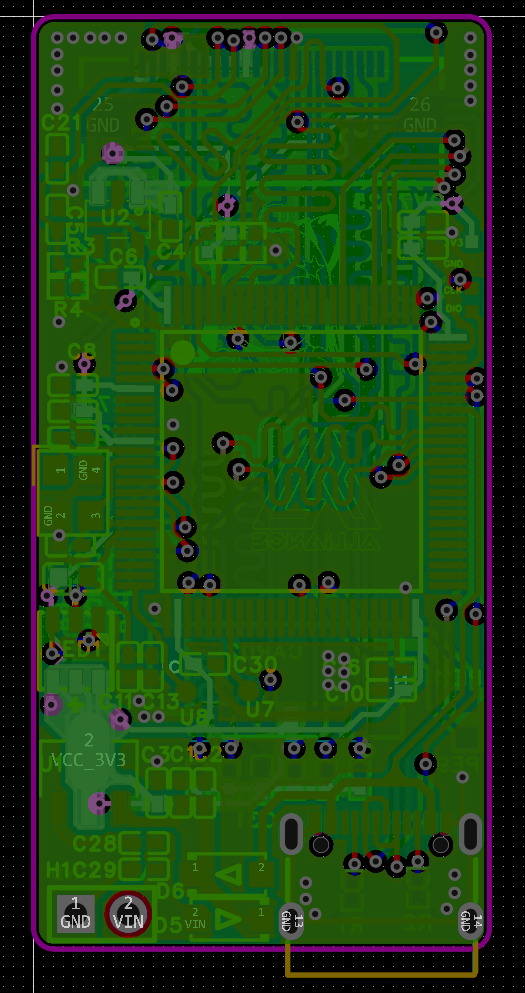

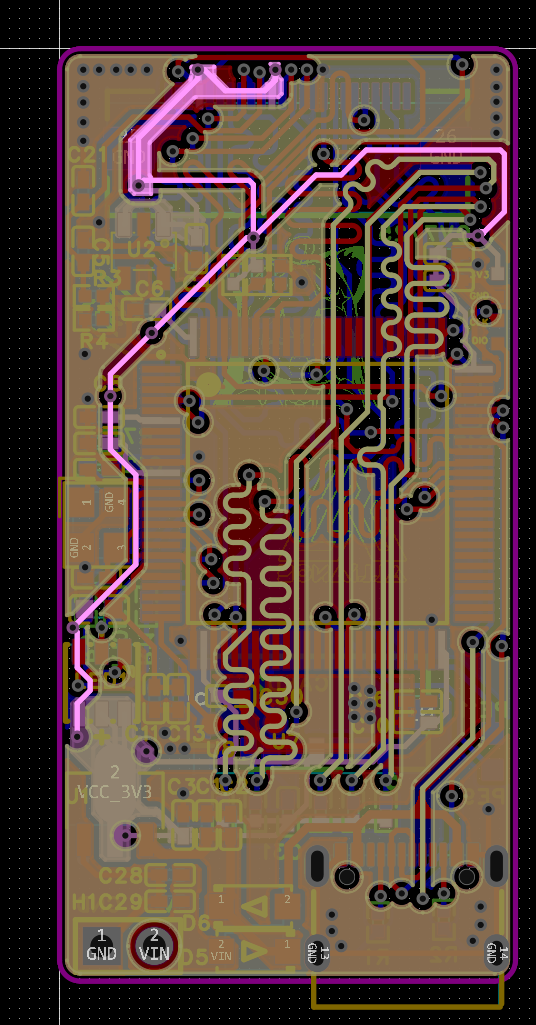

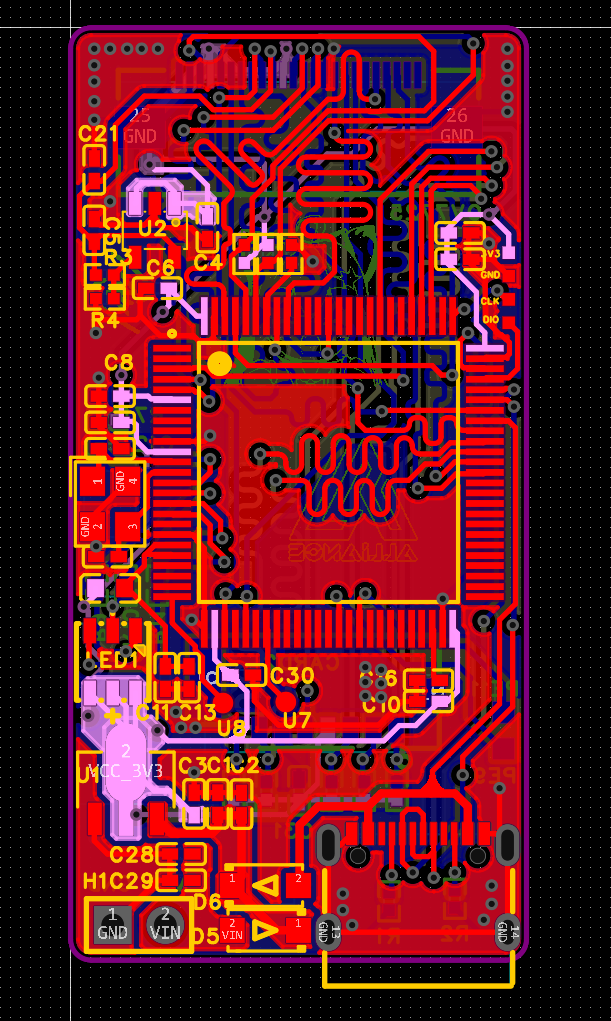

四层板各层布局

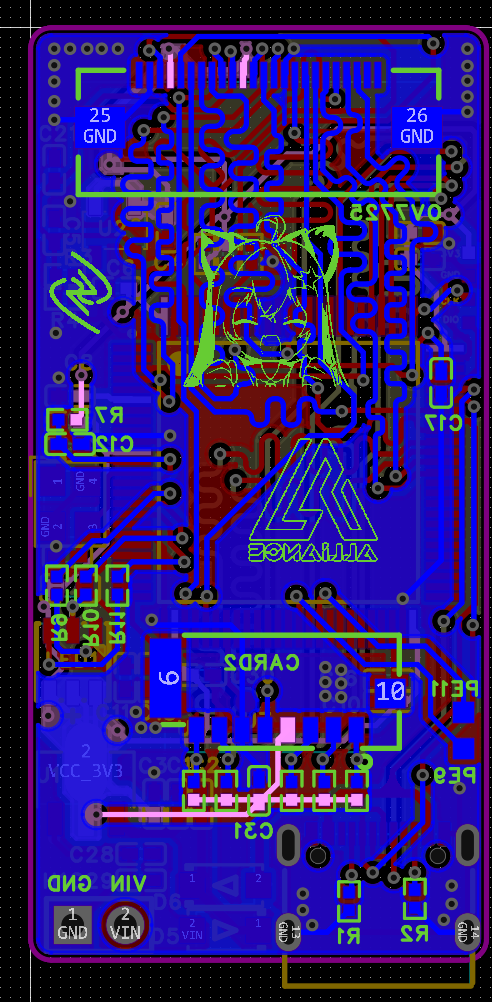

下面依次保留顶层、内层和底层布局图。摄像头、TF 卡和 USB 相关走线需要尽量靠近连续参考平面，避免在大电流电源区域中间绕行。

这版有几条经验值得直接写进检查清单：

• USB 的 D+、D- 要按差分对处理，不能只看“连通了没有”；
• 摄像头 FPC 座子周围要留返修空间，连锡后很难处理；
• 0402 已经接近手工焊接的现实下限，继续换 0201 前要先考虑能不能看清、夹起和返修；
• FPC 尽量放在正面，热风枪返修时不容易直接吹坏连接器或排线；
• TF 卡、摄像头时钟和 USB 走线不能只从“能绕通”出发，还要看回流路径。

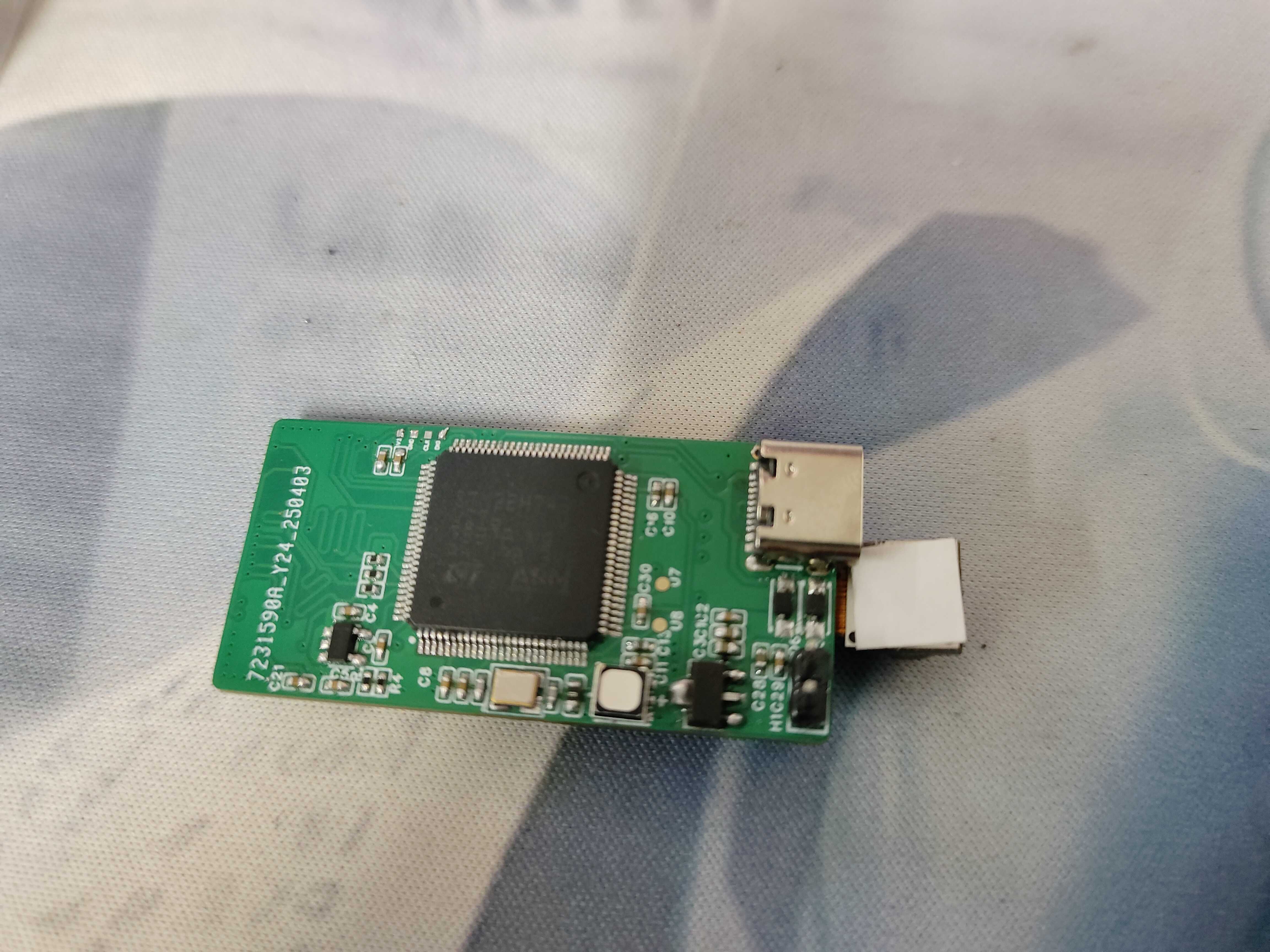

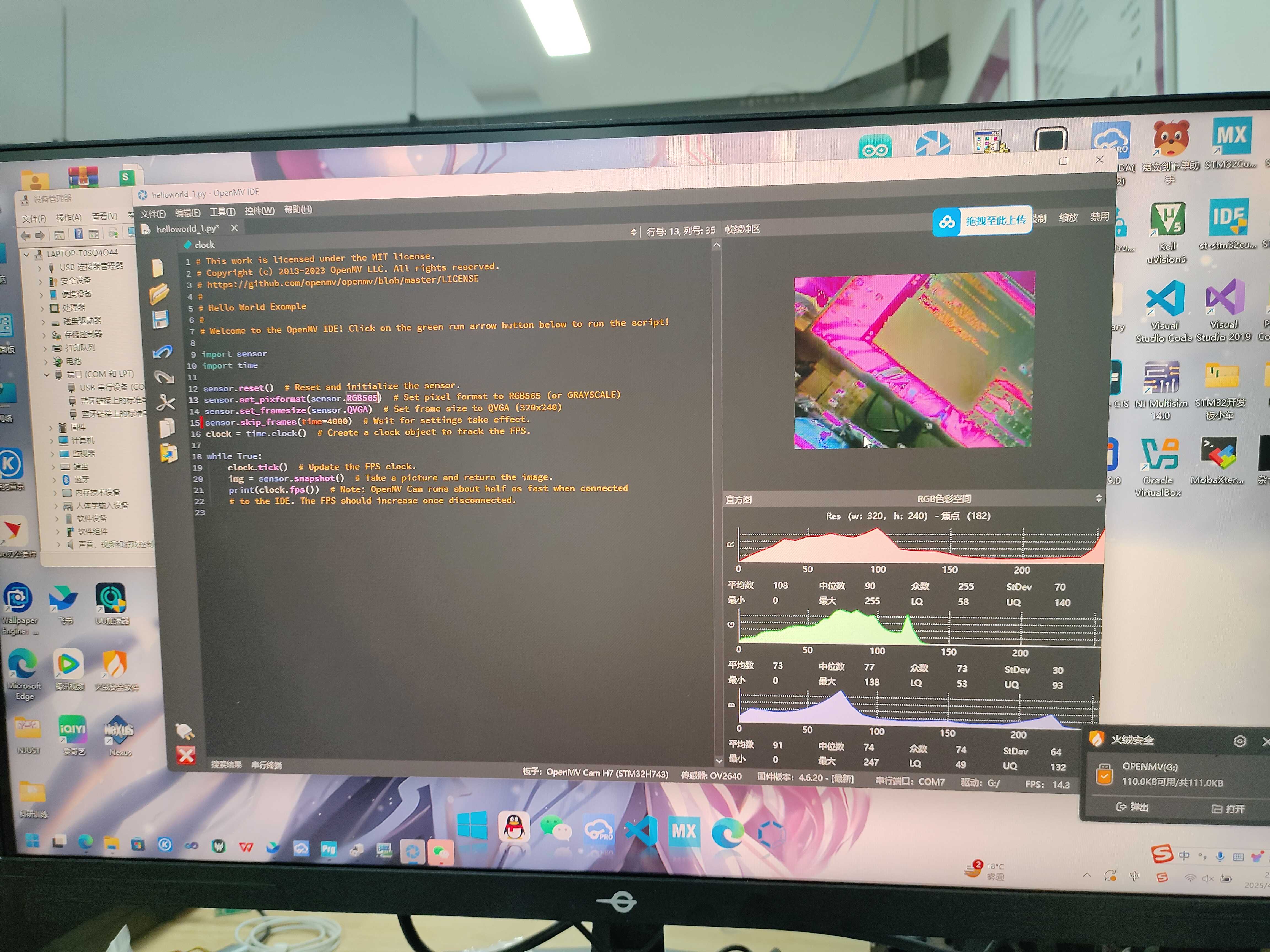

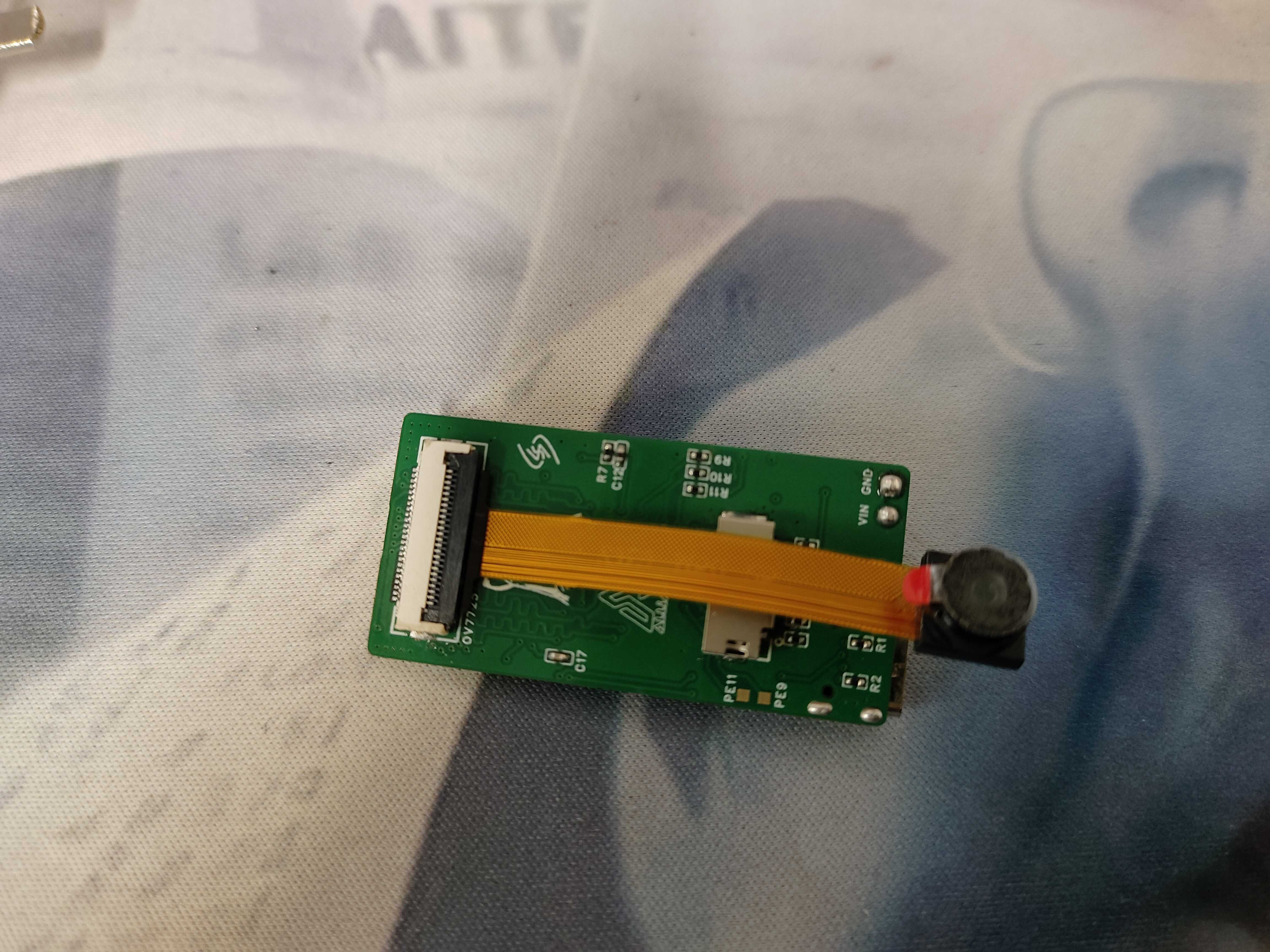

V1 的实物与返修记录

这些照片记录了小板焊接、FPC 和连接器的实际装配状态。小型化后的最大难点往往不是画图，而是焊接后能不能判断问题到底来自器件、连锡还是走线。

3. 5V 到 3.3V：DCDC 带来的紫色条纹

第一版使用 AMS1117 时发热明显，所以第二个阶段尝试把 LDO 替换为 DCDC，并采用上下两块板的思路：上板放 OpenMV 视觉核心，下板负责 IO、舵机接口和电源管理。板对板连接器焊接难度太高，后来改为 FPC 连接。

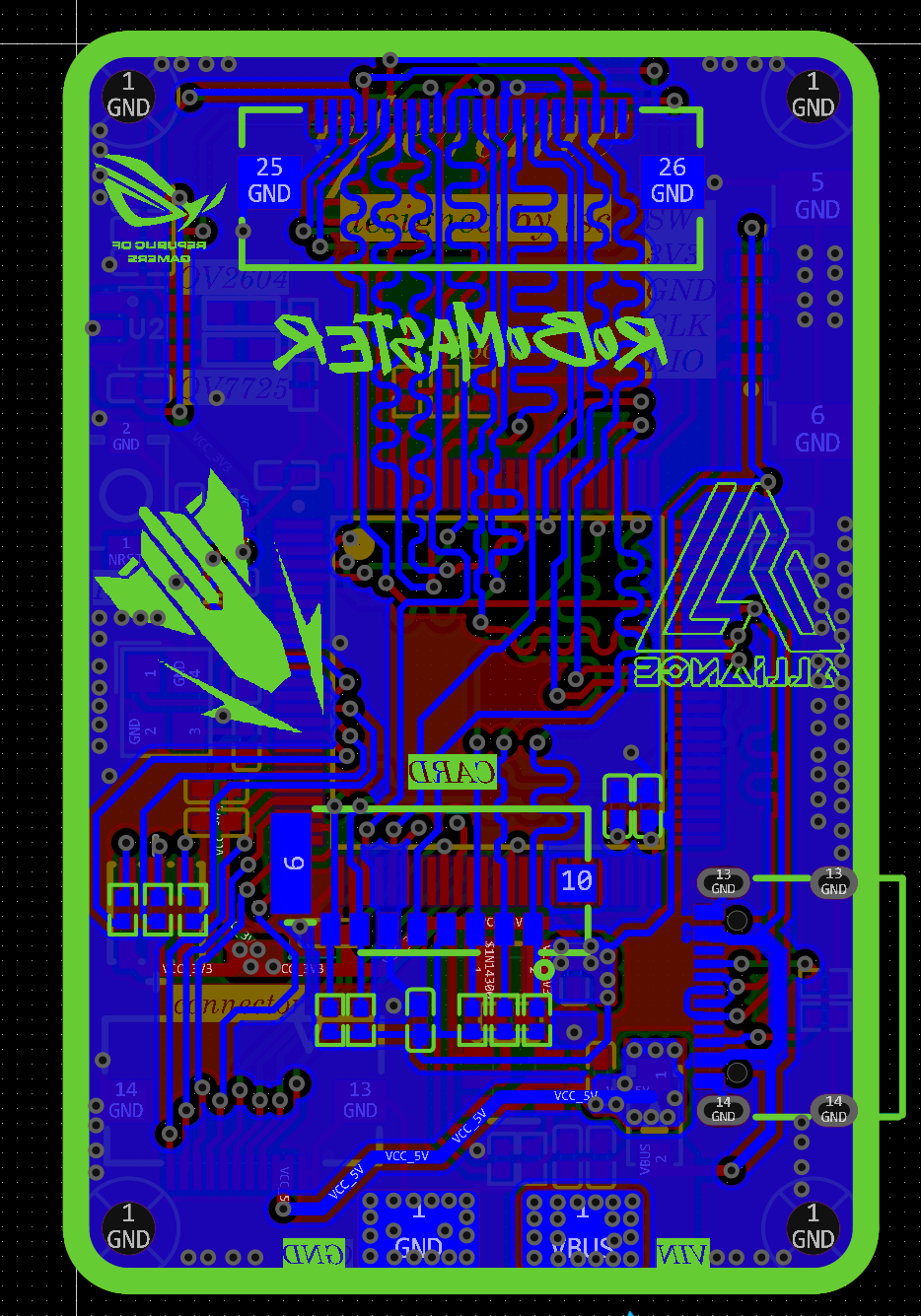

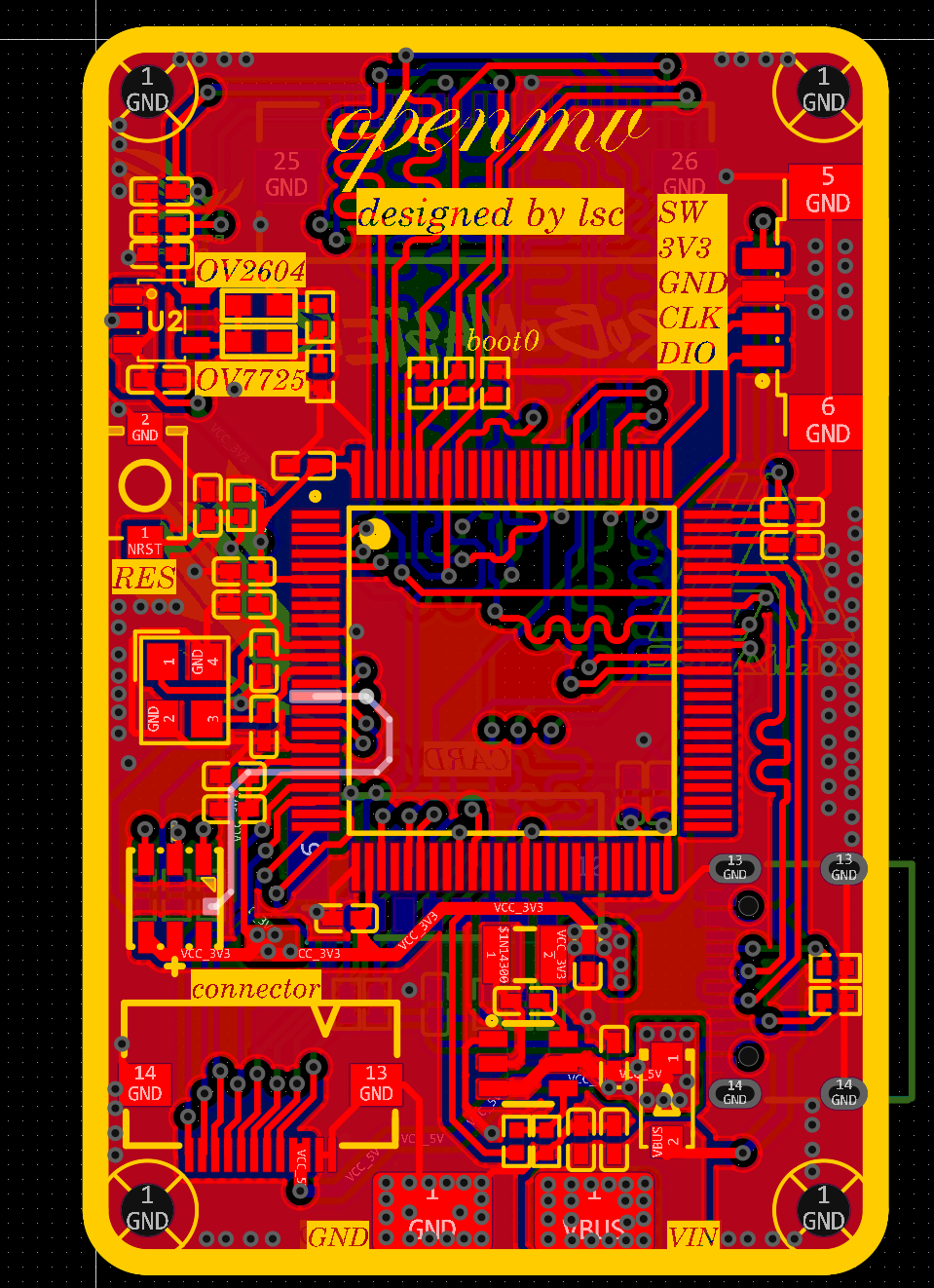

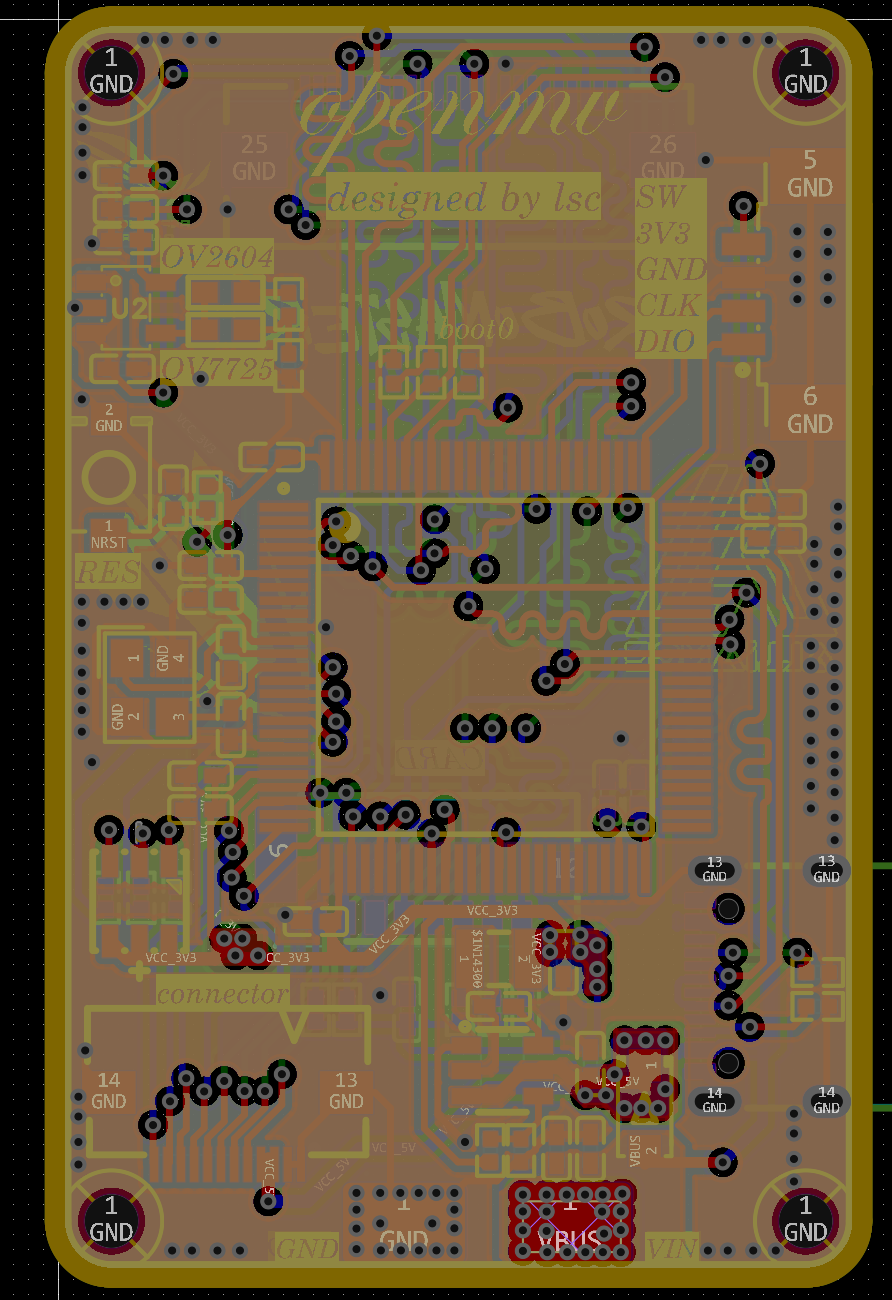

上板布局

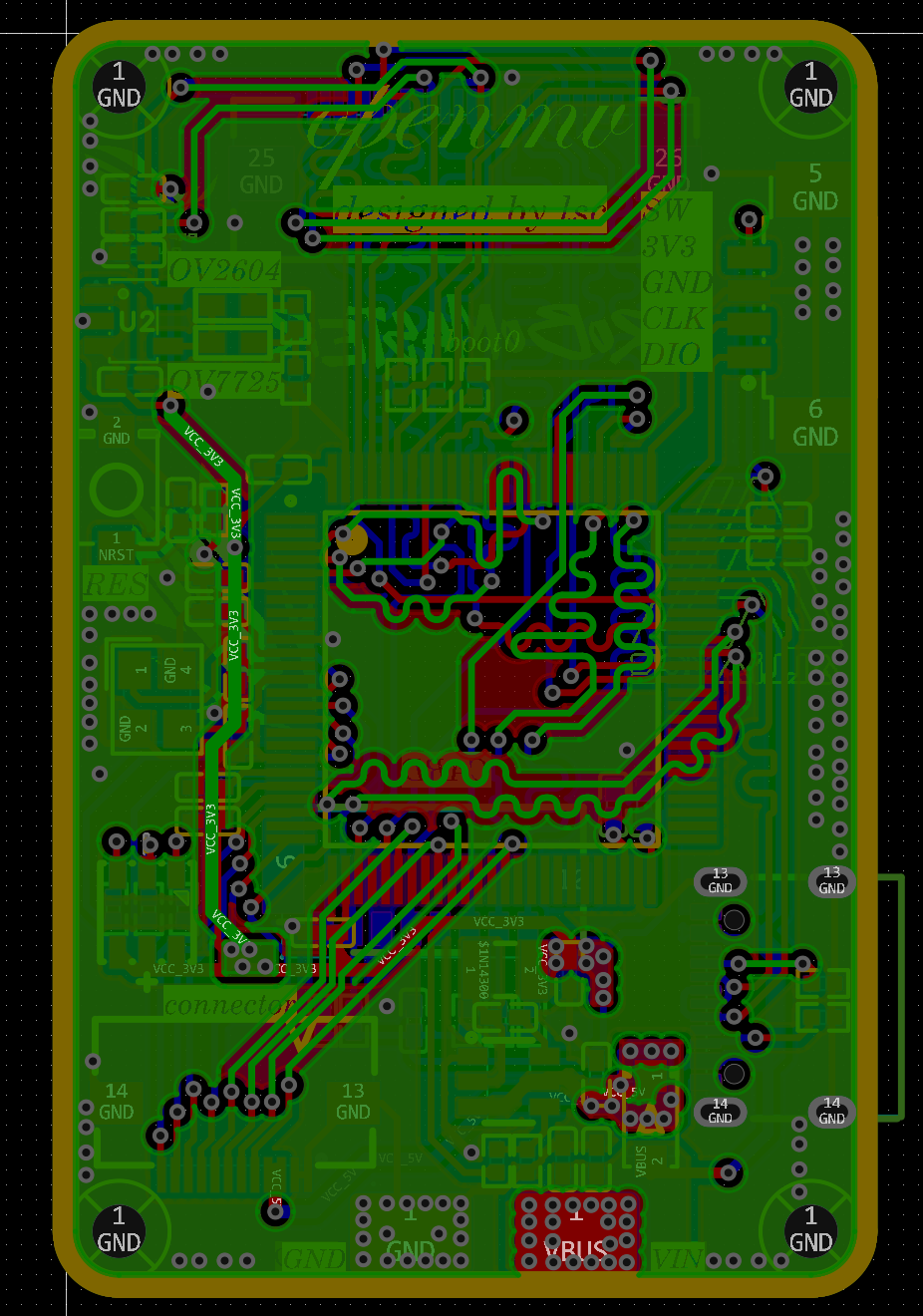

下面四张图对应上板的主要布局层。它们不是简单的“同一张图重复放大”，而是用来观察电源、摄像头和主控在不同层上的相对位置。

实际验证时，摄像头画面出现了明显的紫色条纹。即使增加大电容、调整 DCDC 所在位置，再换另一块板验证，现象仍然存在。这里不能简单得出“所有 DCDC 都不能给视觉板供电”的结论，更准确的说法是：当前开关电源的噪声、回流、后级滤波和摄像头敏感电源没有被验证到足够可靠。

如果下一版仍然追求效率，一个更稳妥的验证路线是：DCDC 负责主效率，摄像头模拟电源和 VDDA 经过磁珠或低噪声 LDO 二次隔离，同时记录帧采集、TF 卡读写和外设动作时的电源波形。

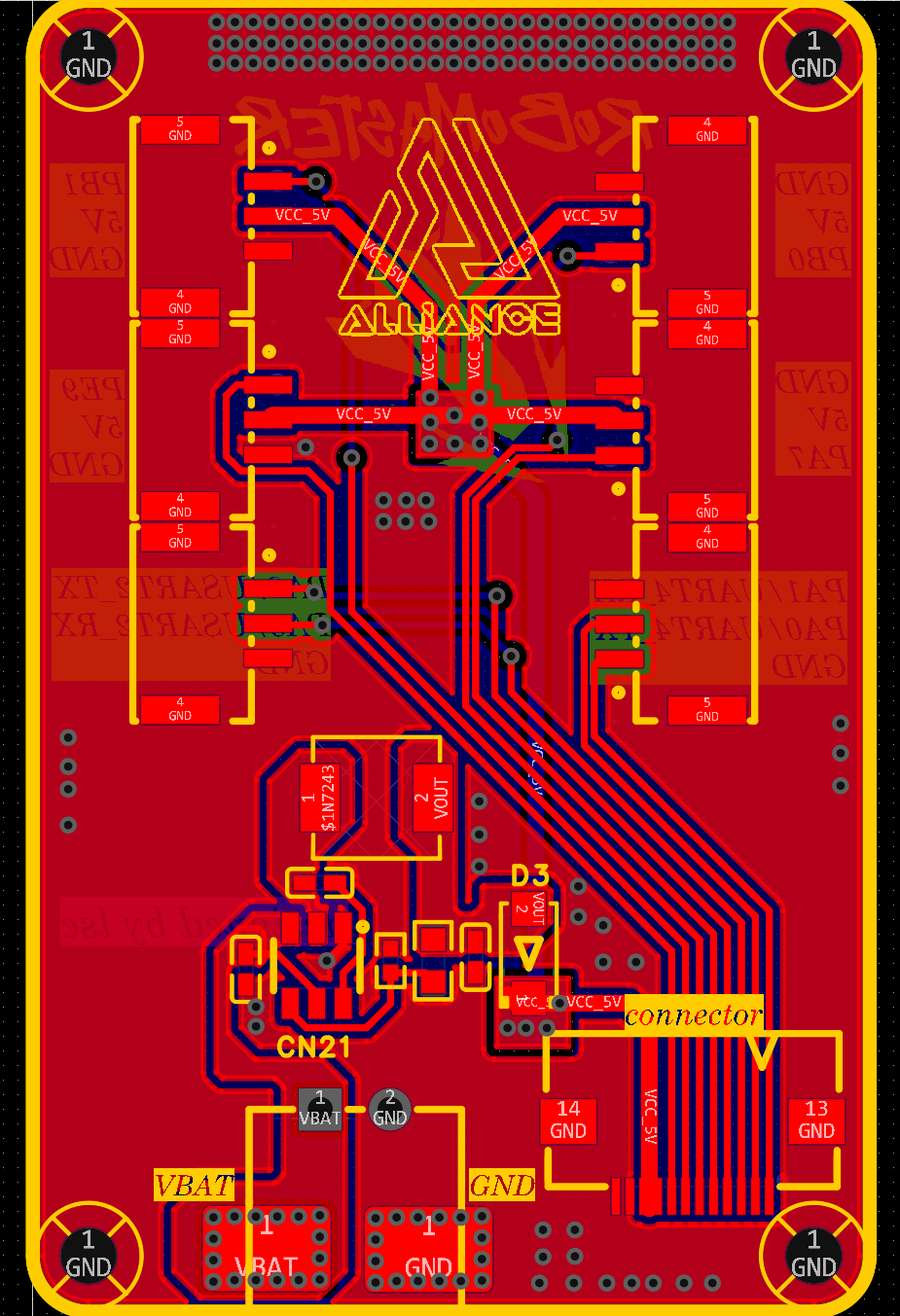

下板与 IO 引出

下板的职责是将 OpenMV 的 IO 通过 FPC 引出，再提供外设座子和后续充电管理位置。这样的分板方式对机械装配有帮助，但也把连接器、FPC 插拔寿命和电源回流问题带了进来。

4. LDO 换回去：功能正确比效率更重要

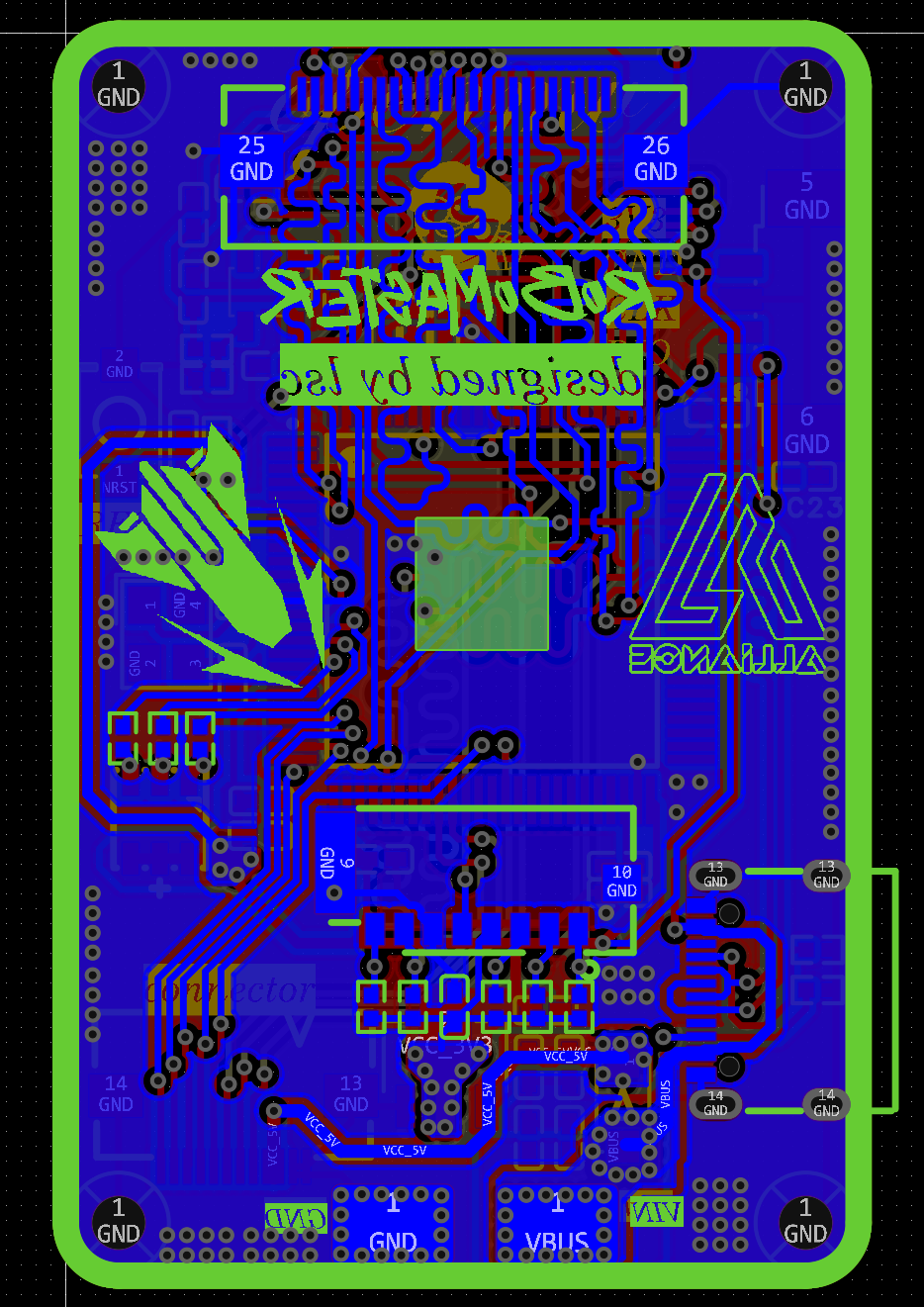

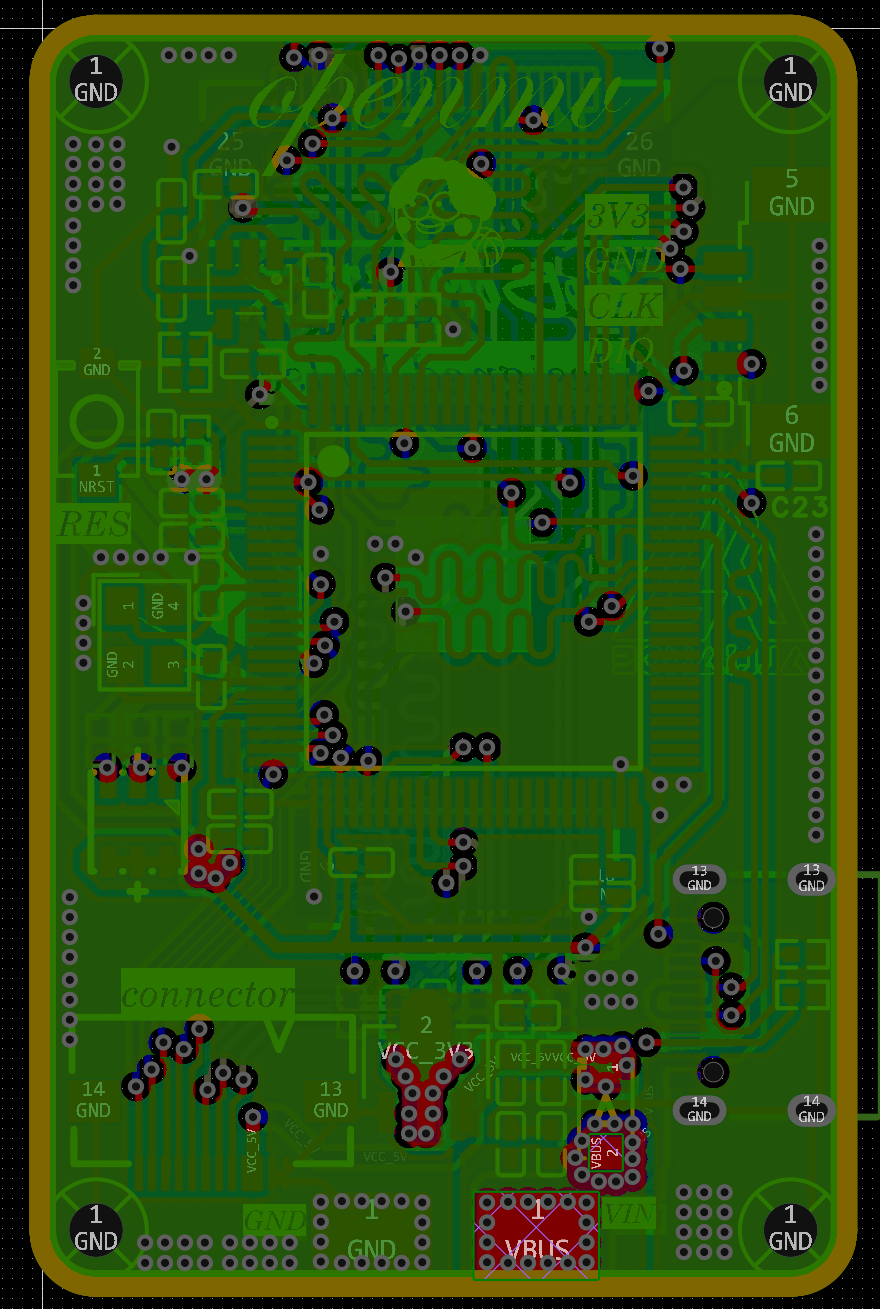

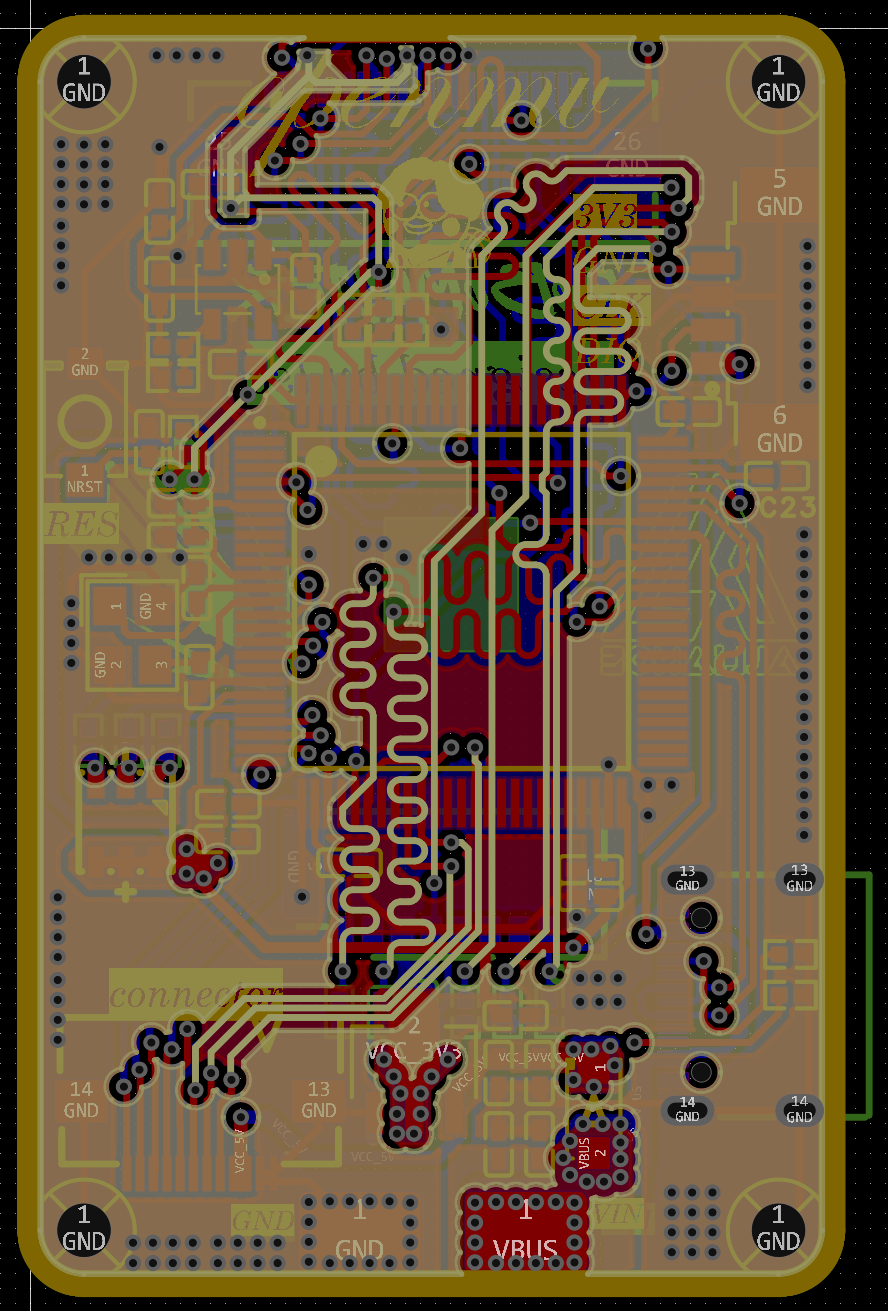

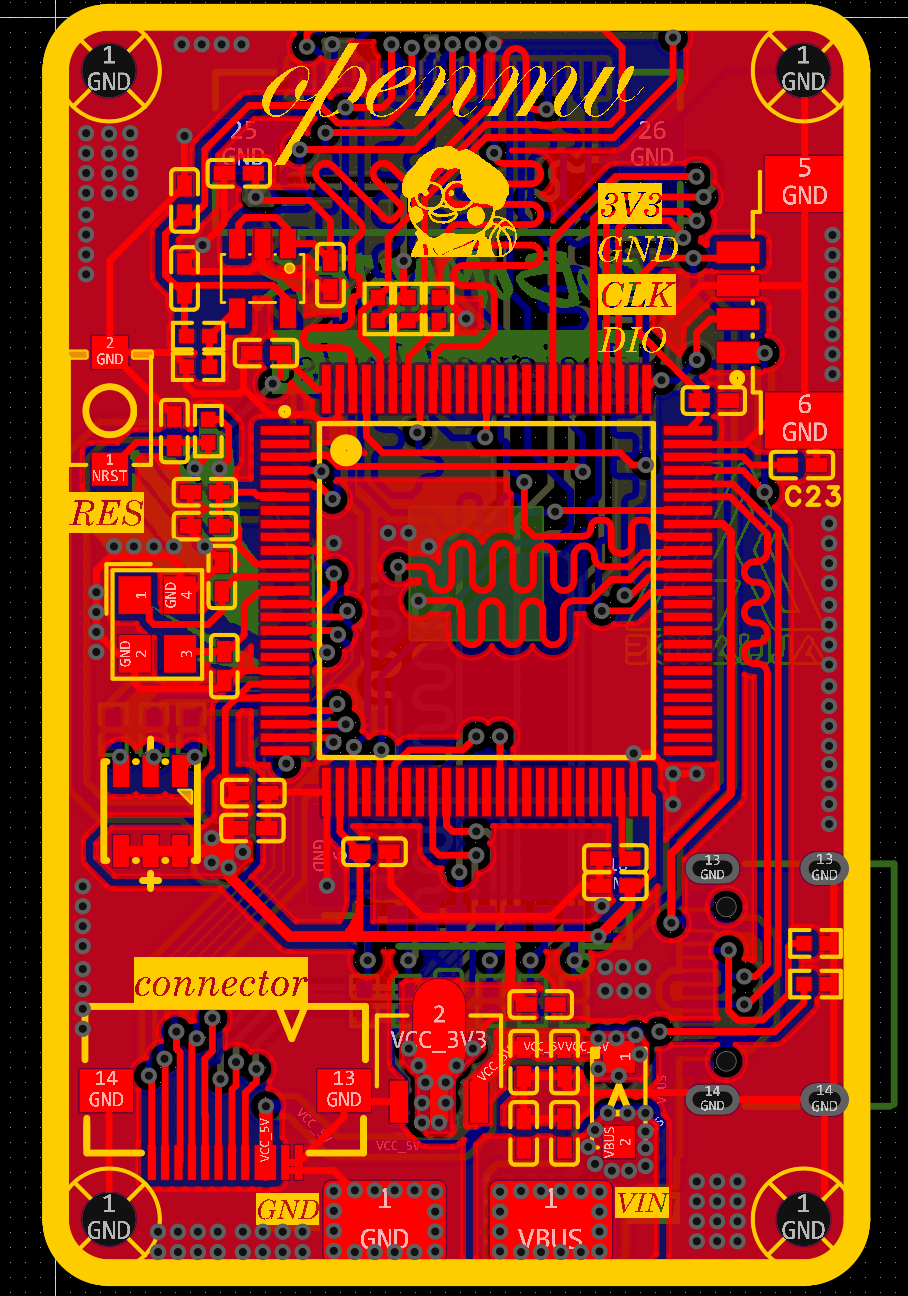

由于 DCDC 版本的视觉表现不稳定，后续把 LDO 换回去，Layout 基本保持原来的高速信号思路。下面保留这次改版的四张布局图。

原计划在下板增加 IP2326 充电管理，但 5V 引出会带来充电闭环和潜在反灌问题，需要额外加开关或 MOS 控制。验证版本没有继续改，这也说明“多留一个电源入口”并不等于“系统就更容易扩展”。

这一次还暴露了一个比电源更基础的问题：引出的 IO 在官方 OpenMV 固件映射中没有直接对应关系。也就是说，原理图上能连通，固件里却未必能调用。下一版应在画板前先建立一张 IO 表，至少包含芯片引脚、固件名称、连接器针脚、默认电平和验证方法。

5. G431 协处理器：把实时控制从视觉主控中拆出去

制导镖后续增加了 G431 协处理器、陀螺仪、电源管理和涵道相关接口。这个方向比继续把所有任务压在 H7 上更合理：

• H7 负责摄像头采集、图像处理和目标状态；
• G431 负责陀螺仪读取、舵机/电机实时控制、电源按键和故障保护；
• 两者之间用固定帧头、长度、序号、校验和区分状态、传感器、执行指令和故障码。

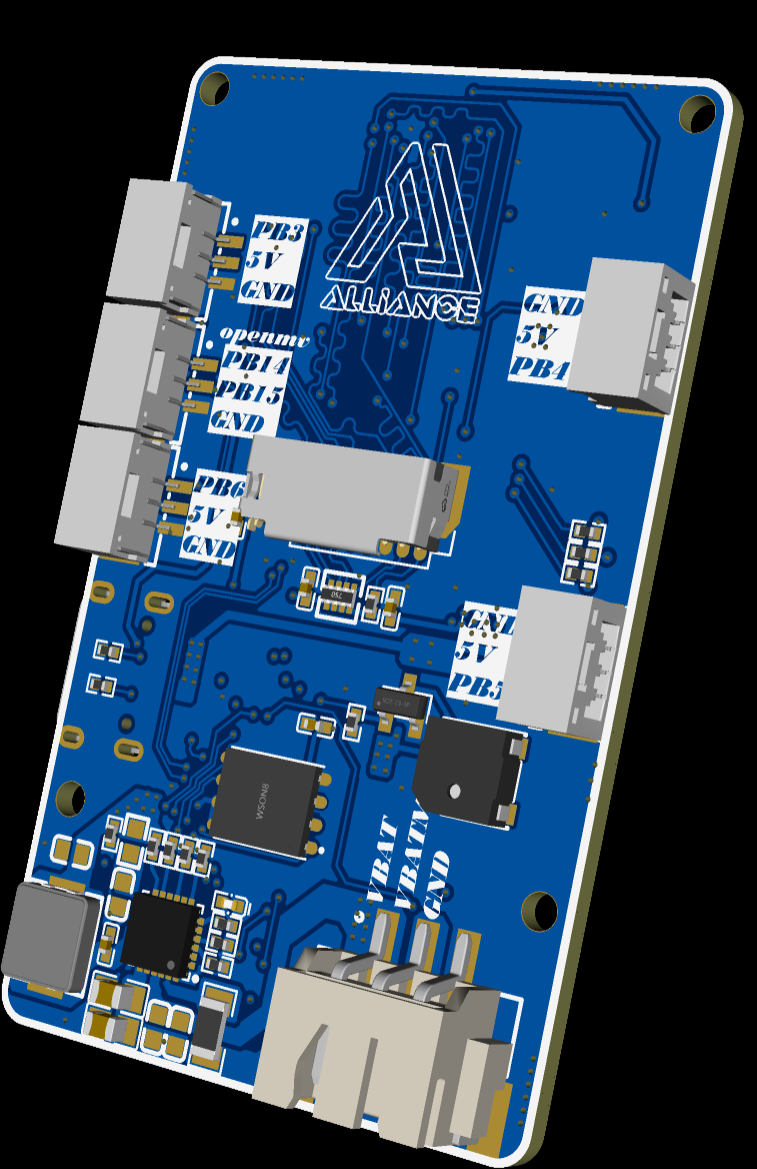

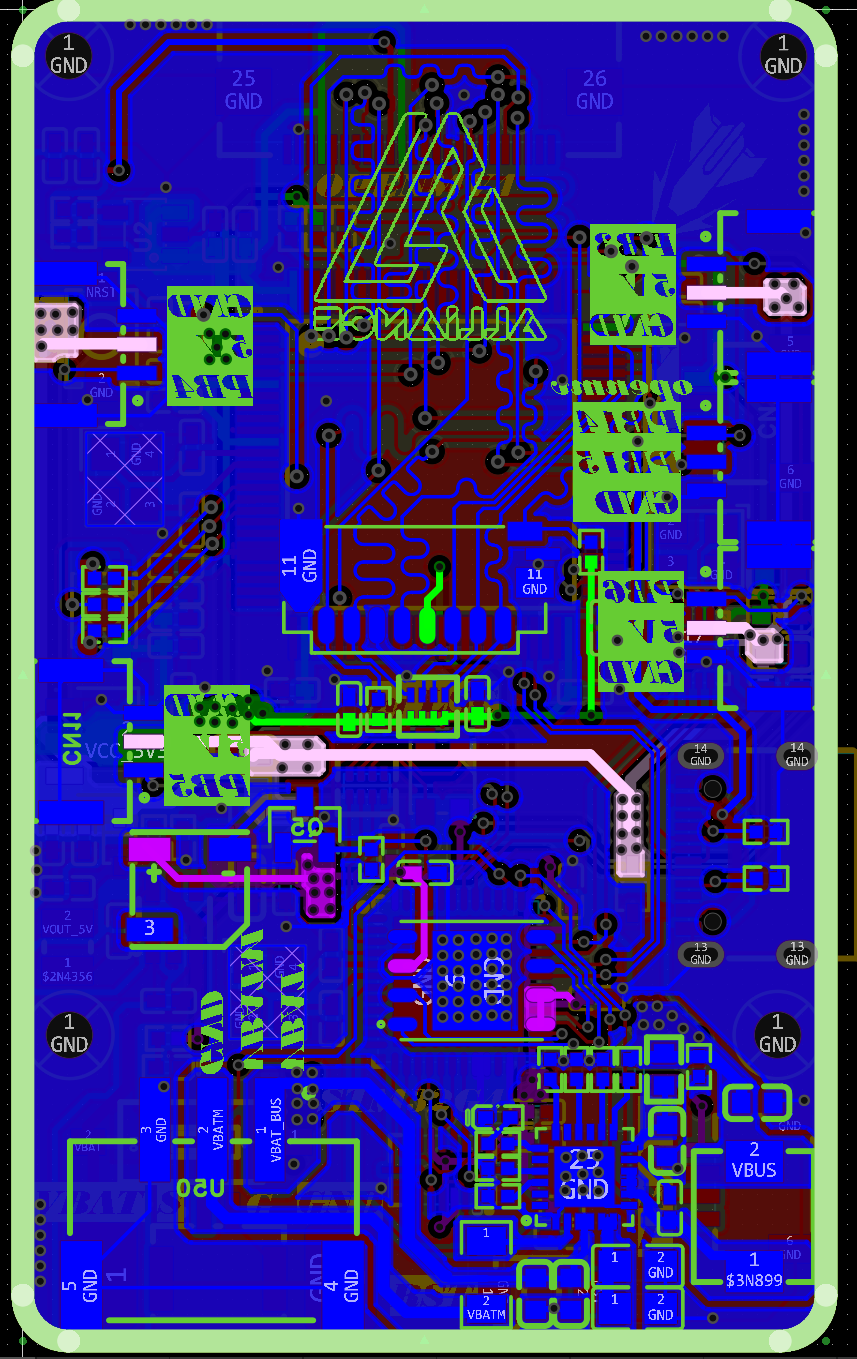

35 × 58 mm 版本

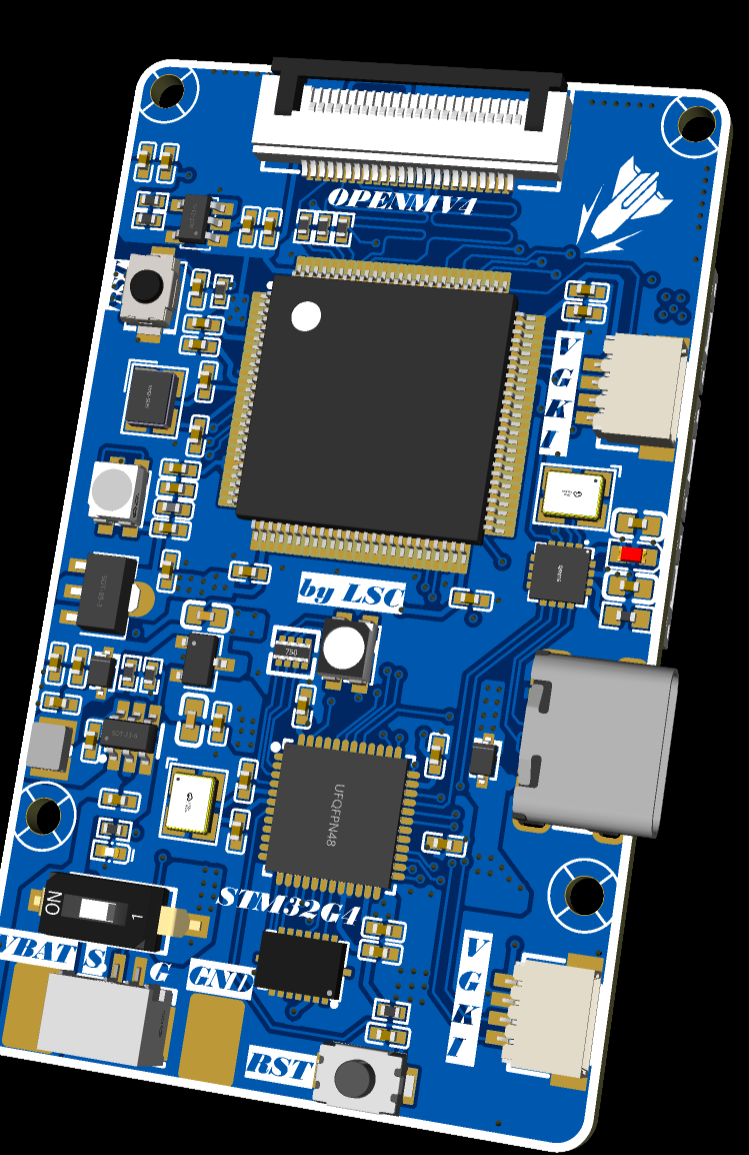

这版尽量把能够加的功能放进四层板，包括 G431、陀螺仪、电源管理以及涵道接口。它没有打板验证过，所以这些图表达的是设计方案，不是已经确认可飞的整机结果。

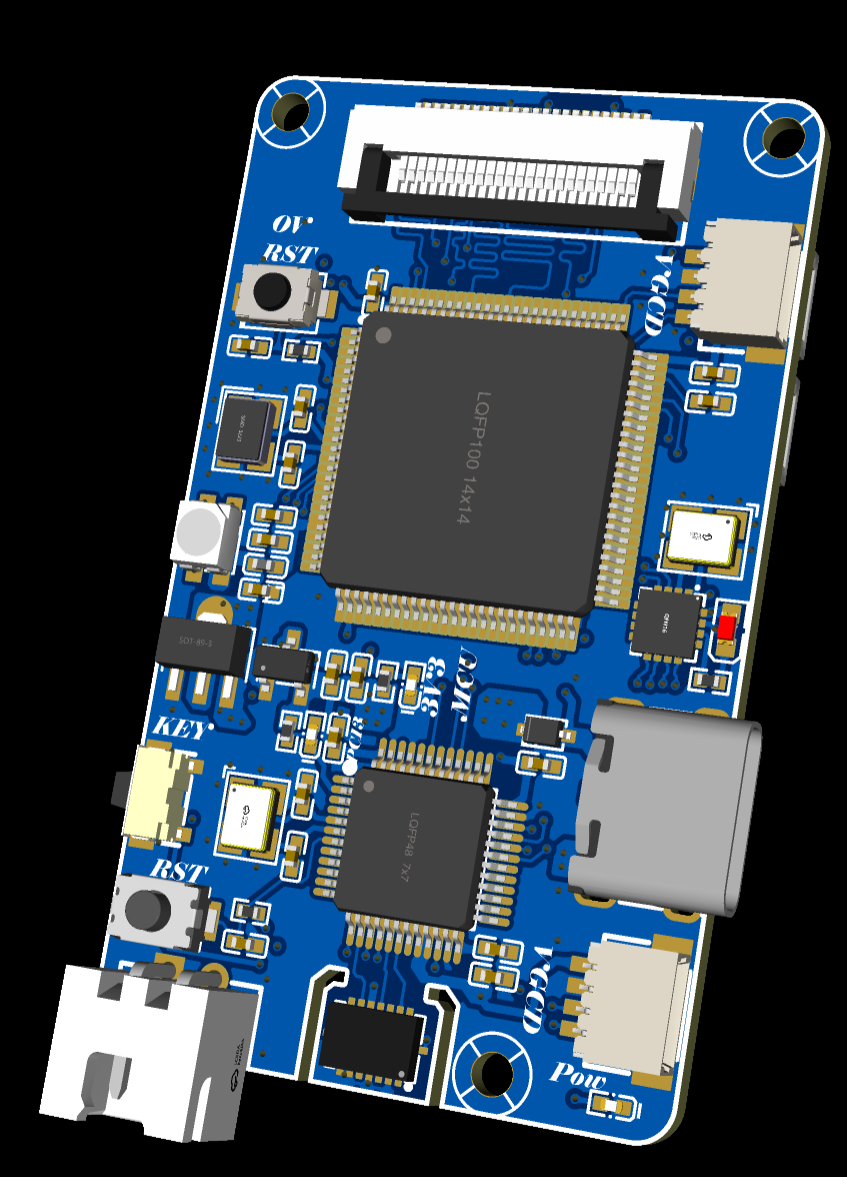

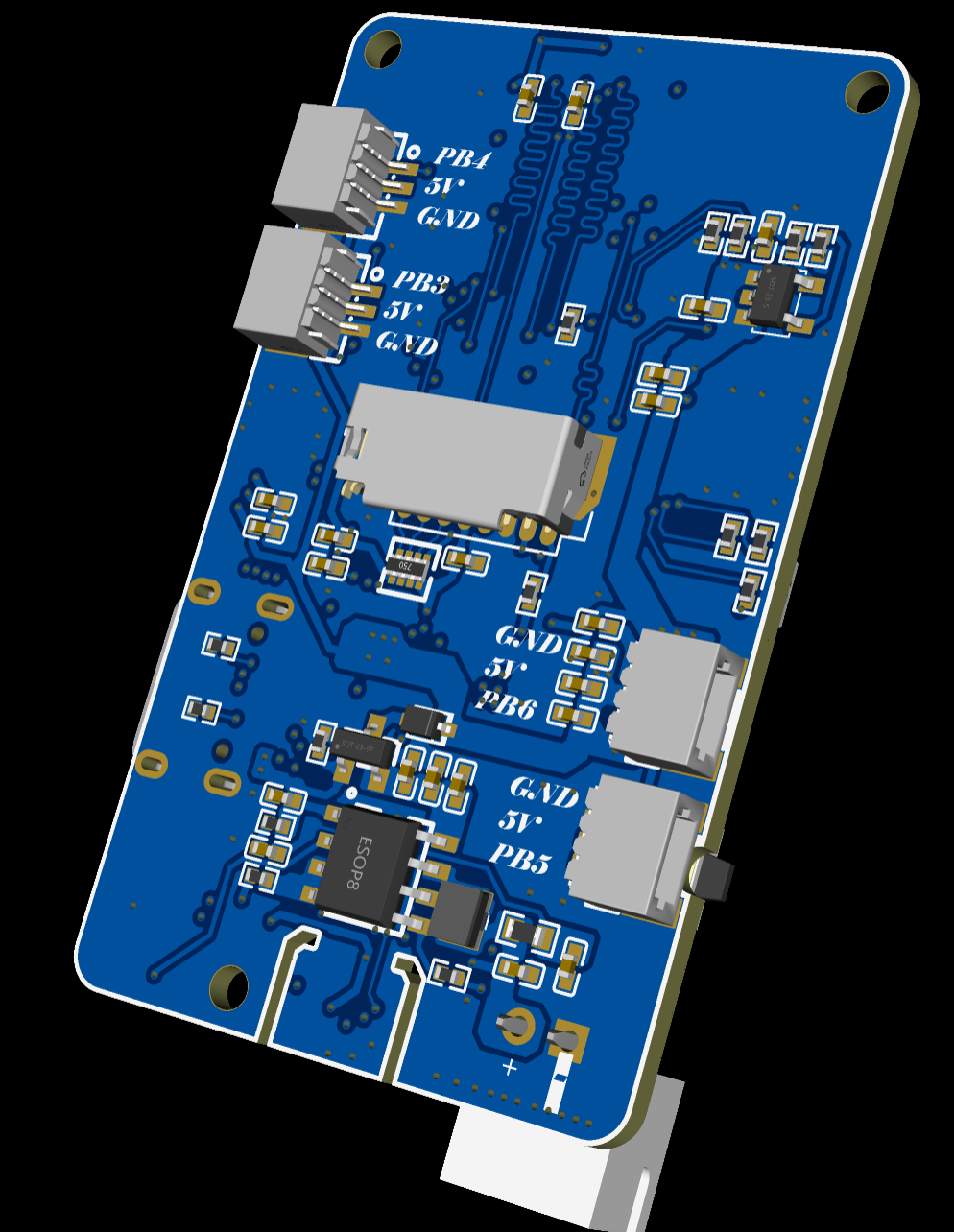

6. 30 × 50 mm 六层小型化版本

之后将 STM32G431 封装改为 CBT6，删除蜂鸣器和 Flash，将 GH1.25 改为 SH1.0，并把电源管理改为 IP5306。IP5306 可以用单节 3.7V 锂电池，并通过内部升压得到 5V，对小体积制导镖主控很方便，但仍要单独验证按键、充放电、升压和视觉电源之间的相互影响。

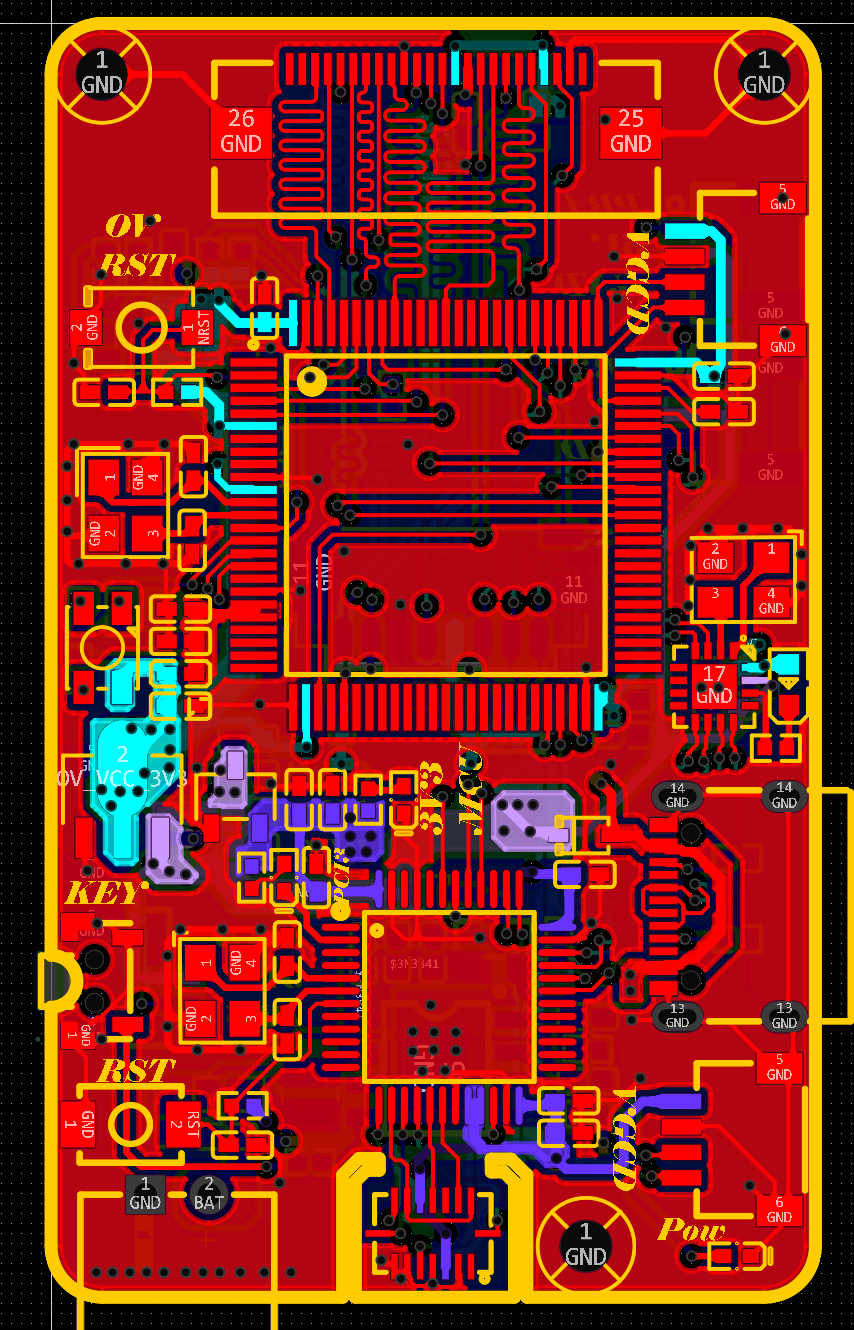

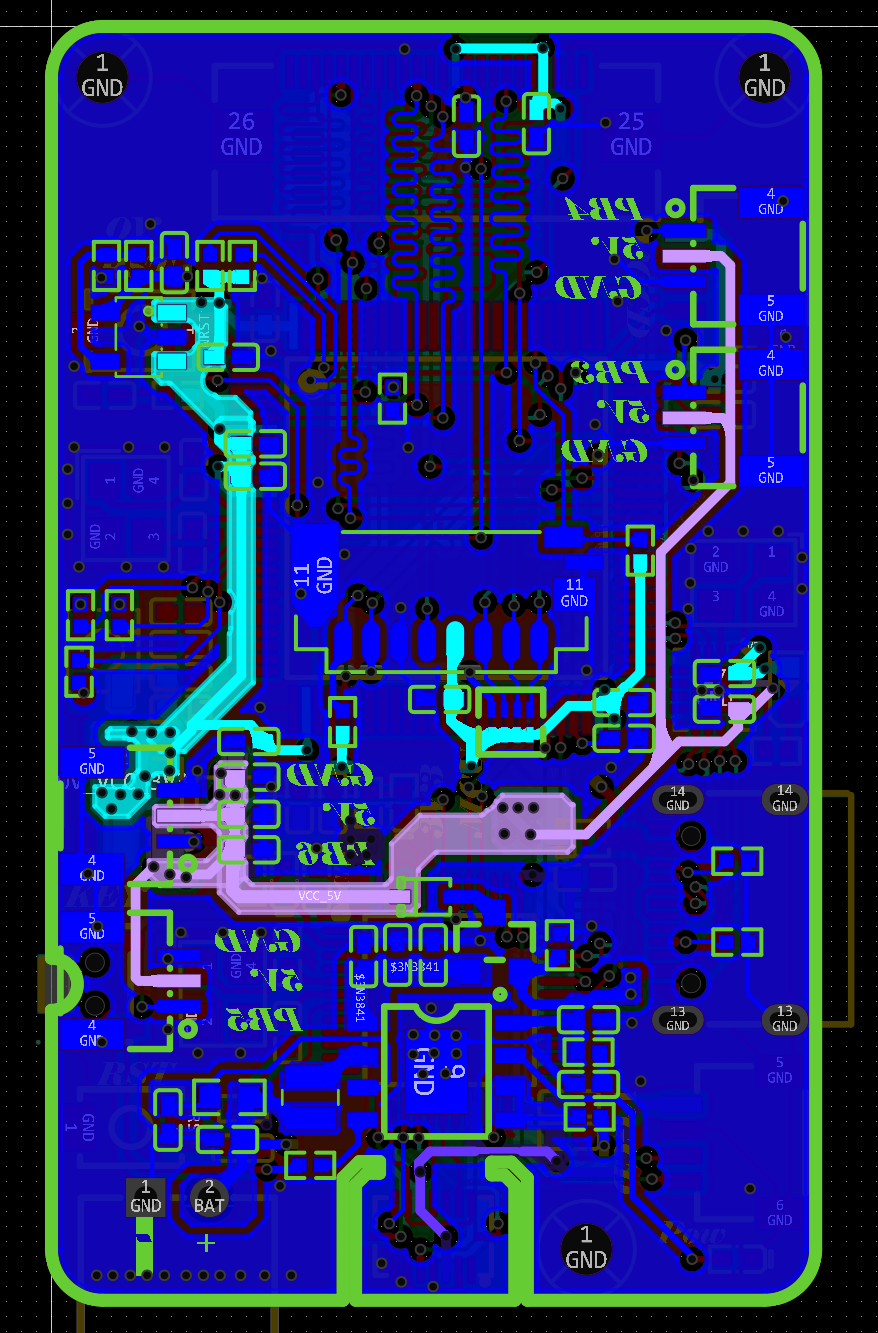

最终把板子压到约 30 × 50 mm，并采用六层结构：

顶层 → GND → 主信号层 → 信号层 → 电源层 → 底层

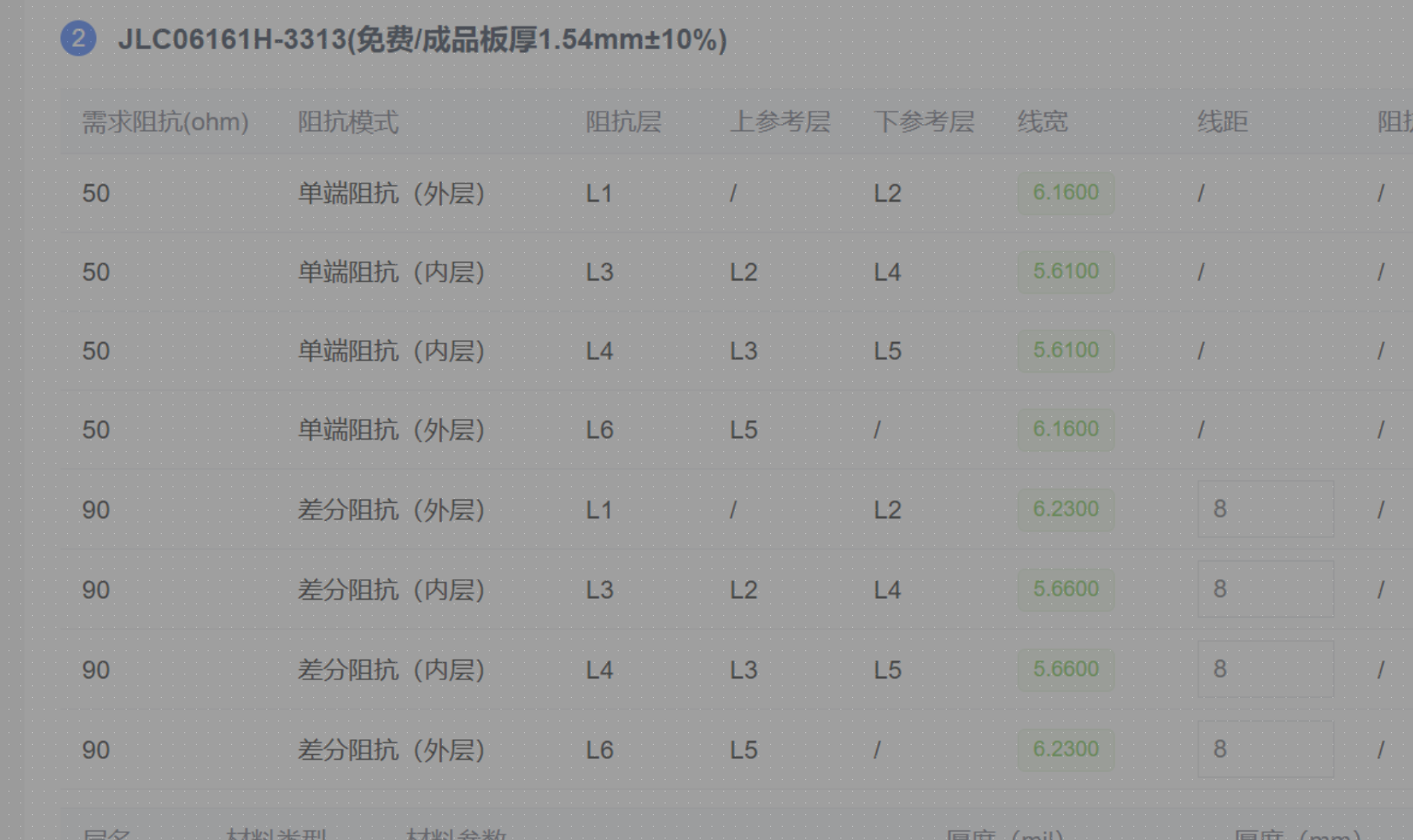

常见目标阻抗可以按 50 Ω 单端、90 Ω USB 差分和 100 Ω 普通差分进行计算，但线宽必须和板厂最终层压、介质厚度、铜厚一起确认，不能只抄一个线宽数值。嘉立创规则对不同层使用不同线宽的支持也需要在下单前再检查。

这版全部采用 0402，单板元器件成本大约在百元量级。尺寸缩小以后，焊接、清洗、视觉检查和返修都更困难，所以建议给摄像头、USB、TF 卡、IMU 和主电源都留测试点，不要只追求板框尺寸。

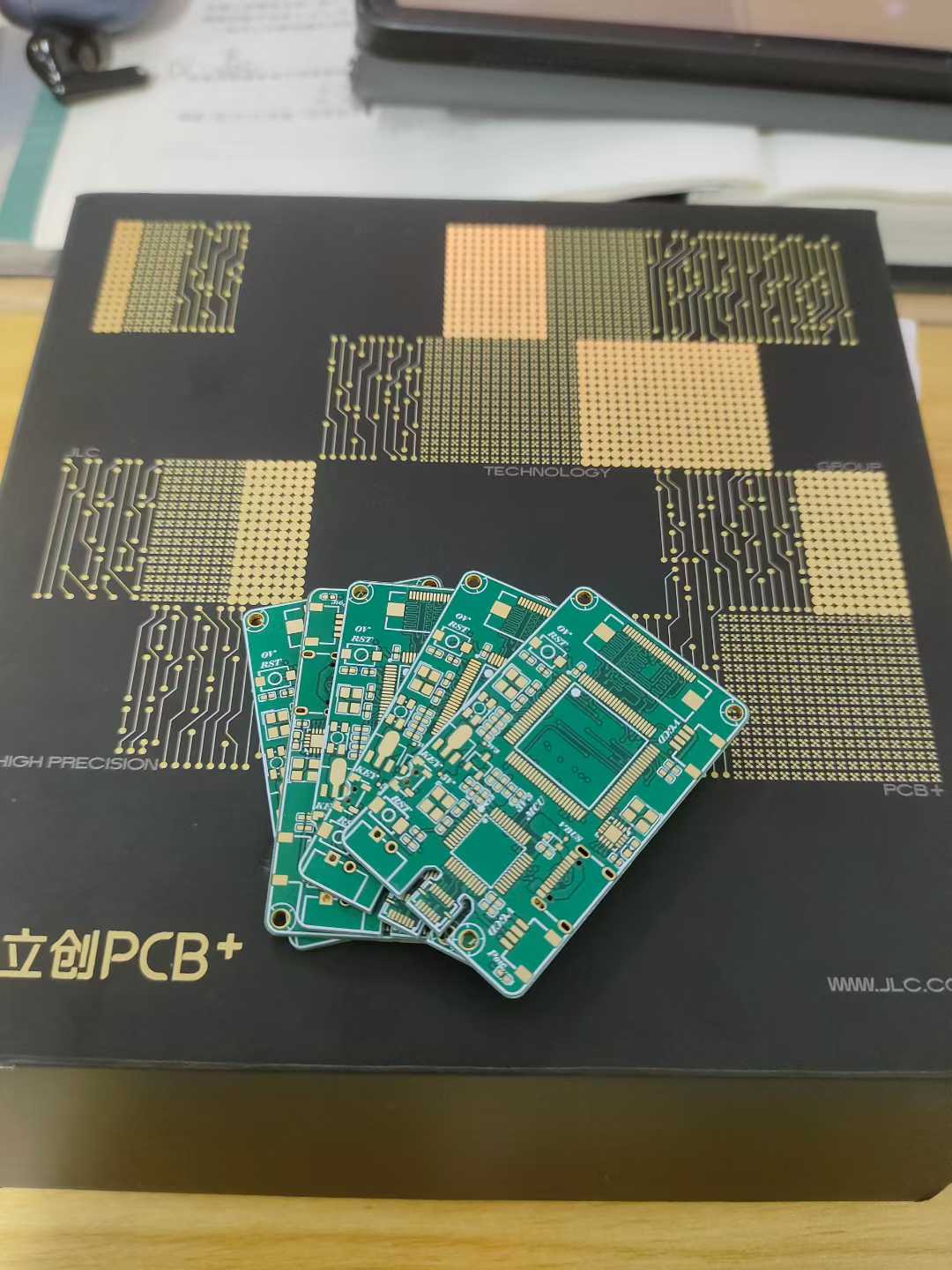

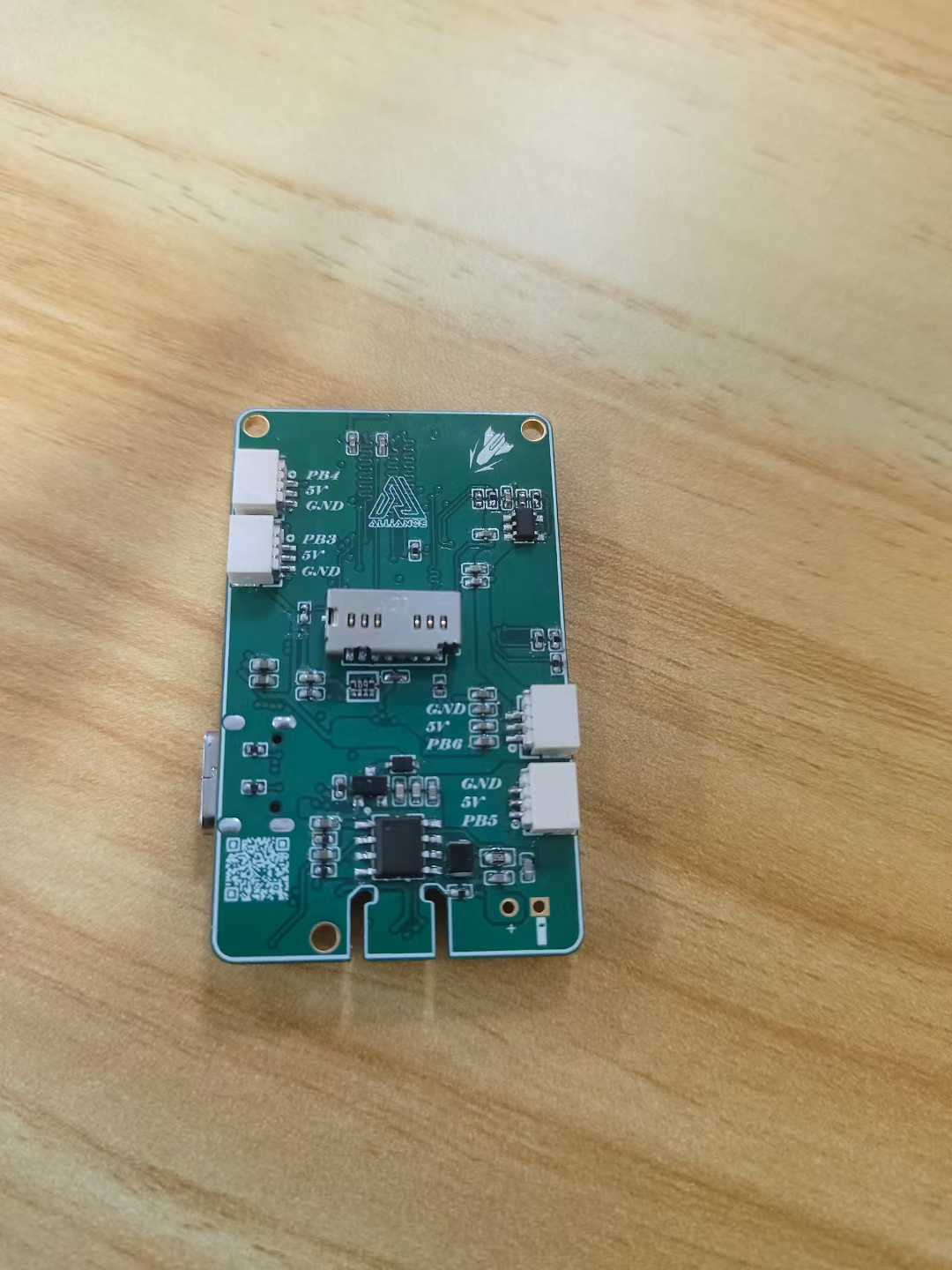

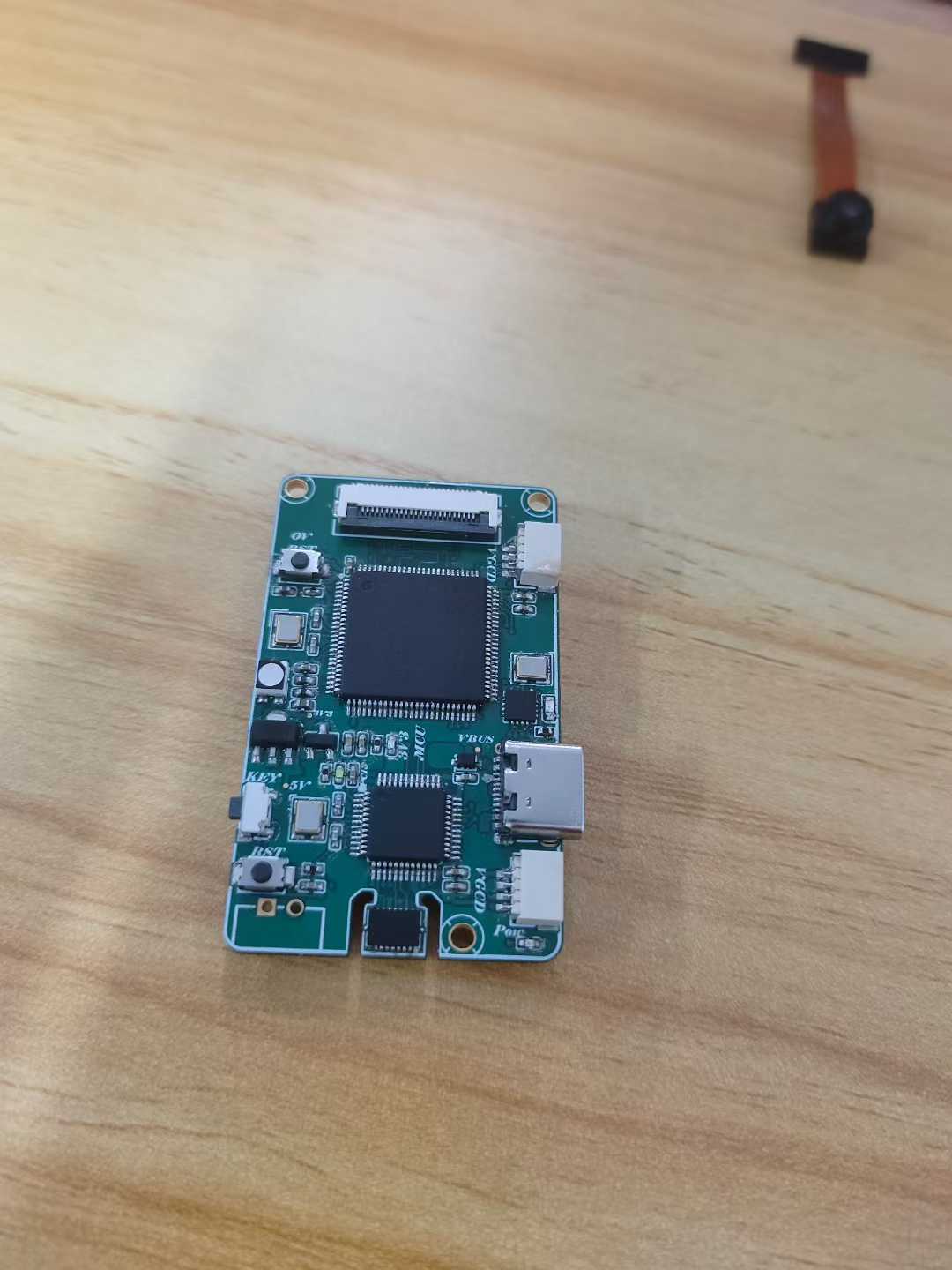

7. 验证照片与结果边界

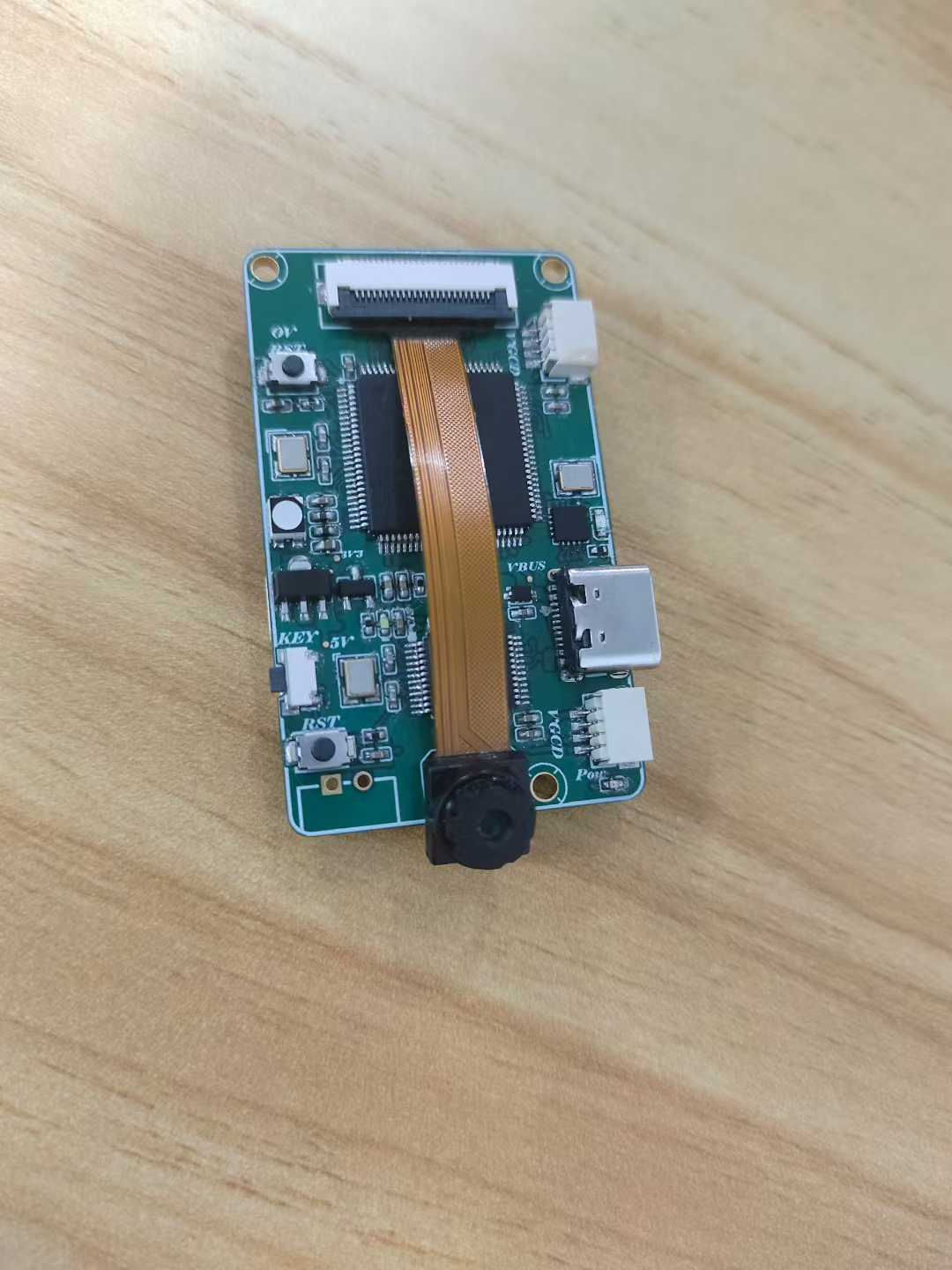

目前的验证结果是：除 BMI088 外，大部分板级功能没有明显问题，但还没有完成成品飞镖和电控闭环验证。下面这些照片保留作为实物和装配记录。

文章记录的设计意图和实测结果必须分开：BMI088 没有完成验证，未打板的 35 × 58 mm 版本也不能直接当作可用方案。下一步真正值得做的是连续运行、TF 卡读写、USB、执行机构动作、电池低压和振动测试，并同步记录电源波形。

8. 规则变化之后，应该重新算账

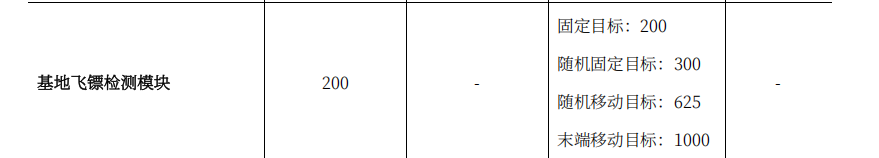

新规则提高了固定靶和随机固定的伤害分值，但一发制导镖的物料、加工和验证成本可能已经高于它能带来的收益。下面这张图记录了当时的规则讨论。

如果继续做，方向可能从“只做视觉制导”转向末端移动、涵道或更完整的姿态控制；但这会进一步增加滞空时间、姿态控制和整机安全的要求。工程上最重要的结论不是一定要把方案做完，而是知道什么时候应该停止继续堆硬件，把资源放回更高收益的项目。

最终检查清单

下一版我会按下面顺序推进：

1. 固化 H7、G431、摄像头、TF 卡、IMU 和执行机构的 IO/协议表；
2. 将摄像头模拟电源从数字电源和升压输出中隔离；
3. 为 USB、摄像头、TF 卡、IMU 和电源输入增加测试点；
4. 完成空载、帧采集、TF 卡读写、执行机构动作和充放电测试；
5. 再进行振动、碰撞、装配和成品飞镖验证；
6. 最后才继续压缩封装、连接器和板框。

这套主控已经从“一块能画出来的 PCB”变成了一个有明确边界的研究样机。它留下的最大价值，是把视觉、电源、固件映射、机械和比赛规则放到了同一张工程账单里。
